一.设备的主要用途

XMB—φ200×240棒磨机（也称XMB—φ200×240棒磨机），适用于实验室湿法磨细矿石或其它物料之用，一般物料也可用作干磨。可以将钢棒与钢球互换，作球磨机使用，也可作棒磨机使用。棒磨时，磨细产物粒度组成较为均匀，过粉碎现象较小，且效率较高。一般进行矿石可选性实验研究和人工重砂磨细矿石时，宜采用棒磨。

二.设备的主要技术参数

项   目			HLXMQ —φ200×240棒磨机			单位
筒体（直径×长度）			200×240			mm
容   积			7.5			L
磨矿量			500～ 1000			g
给矿粒度			≤2			mm
产物粒度			≤0.074			mm
筒体转速			110			r/min
电动机	型号		YL801-4  380V  50Hz
	功率		0.55			kw
	转速		1390			r/min
磨矿 介质	用 钢棒	直径	15	18	20	mm
		长度	225			mm
		数量	17	9	9	根
		重量	4.9	4.2	4.2	kg
	用 钢球	直径	20	25	30	mm
		数量	136	52	29	粒
		重量	4.4	3.3	3.7	kg
外形尺寸（长×宽×高）			1052×615×1160			mm
重量（包括电动机）			186			Kg



项   目			XMB —φ240×300棒磨机			单位
筒体（直径×长度）			240×300			mm
容   积			13.57			L
磨矿量			1000～ 5000			g
给矿粒度			≤3			mm
产物粒度			≤0.074			mm
筒体转速			96			r/min
电动机	型号		Y801-4  380V  50Hz
	功率		0.55			kw
	转速		1390			r/min
磨矿 介质	用 钢棒	直径	15	18	22	mm
		长度	286			mm
		数量	33	13	6	根
		重量	12.8	7.5	5.0	kg
	用 钢球	直径	20	25	30	mm
		数量	290	115	37	粒
		重量	9.6	7.4	4.1	kg
外形尺寸（长×宽×高）			1052×615×1160			mm
重量（包括电动机）			200			Kg



表中钢棒或钢球配比为理论推荐值，根据物料不同用户可通过系统实验另行选择配比。

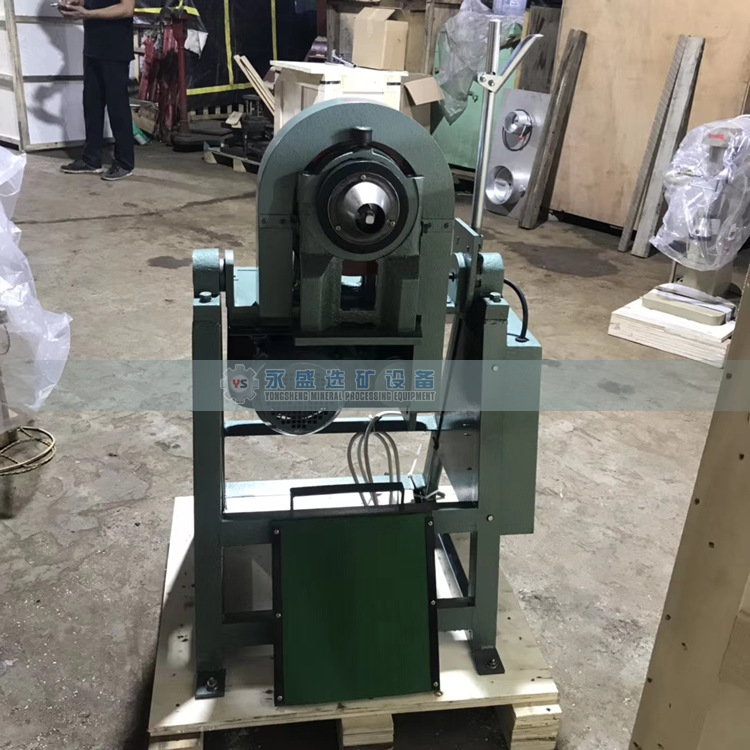

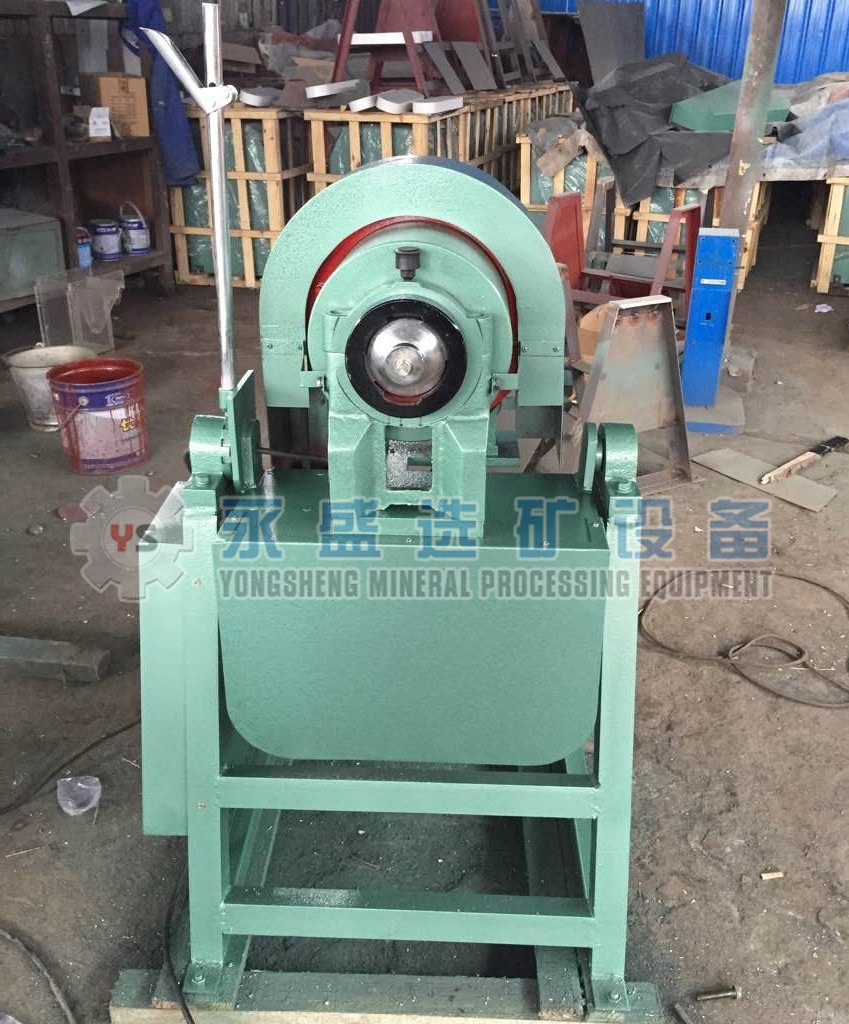

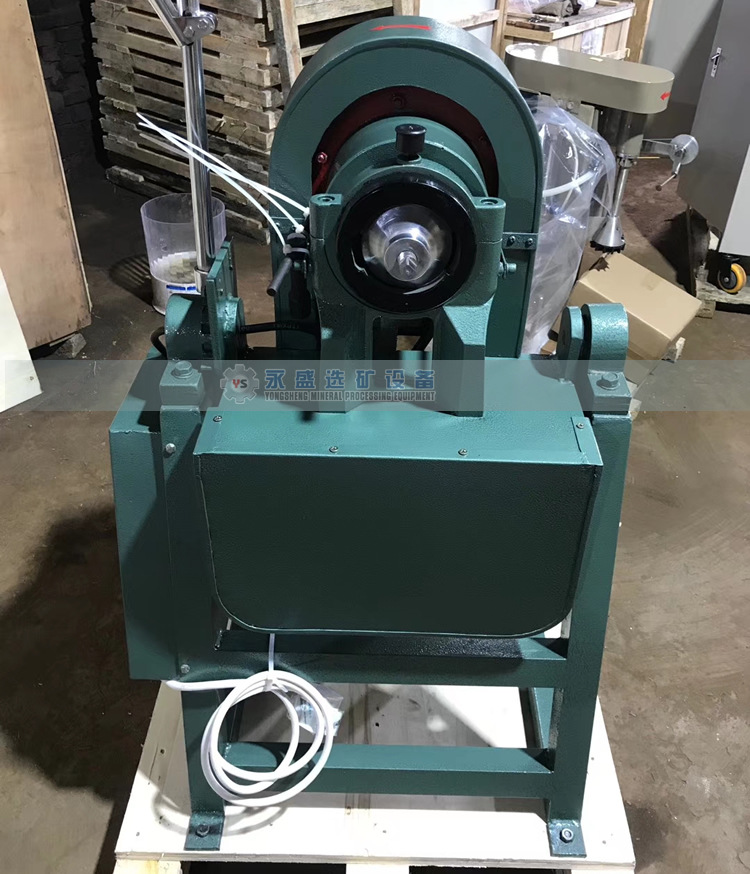

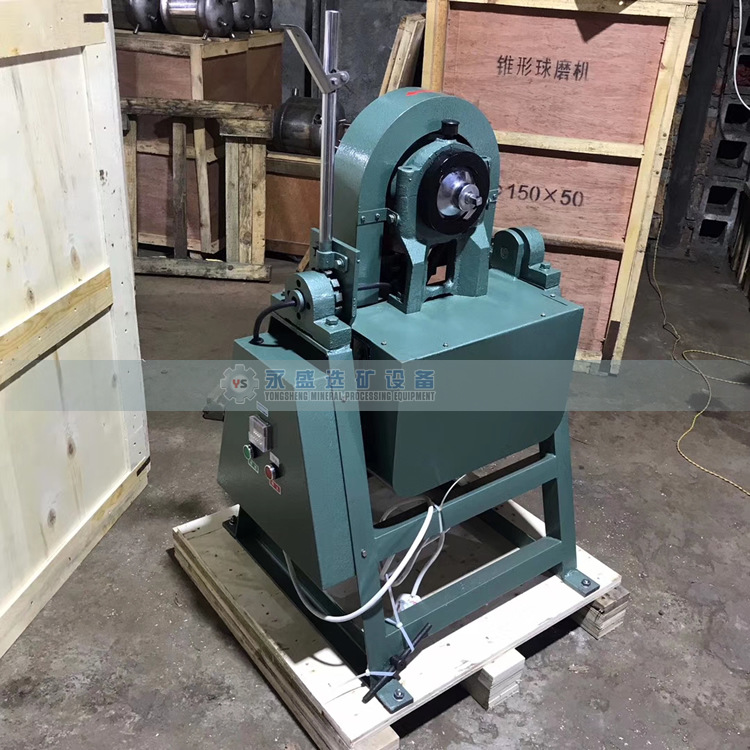

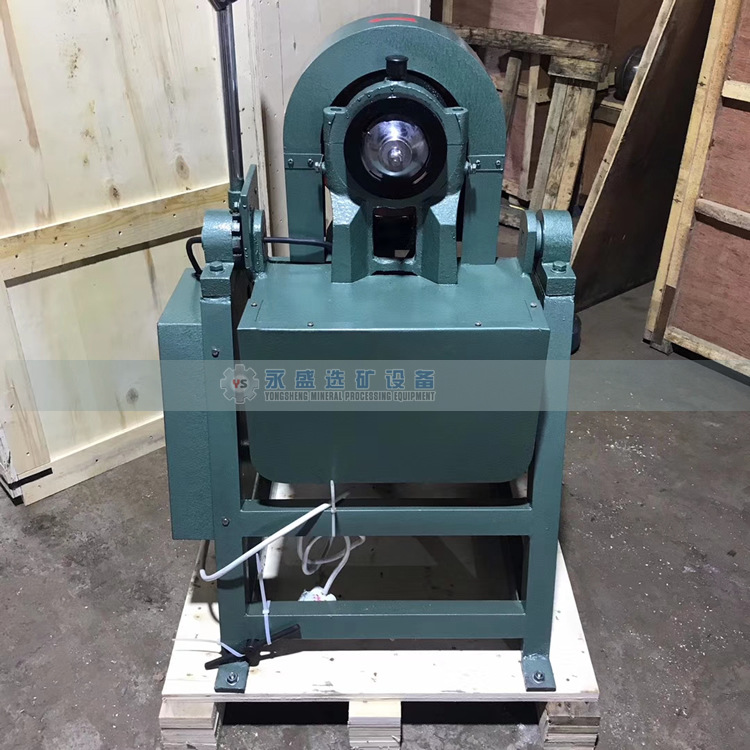

三.设备主要结构说明



      球墨铸铁筒体与大皮带轮用螺钉联为一体。筒体一端为开口，另一端为空心轴颈；两端分别支承在一对托轮和一个主轴承上。主轴承座和托轮架分别装在可转动180°的支承板上。支承板用两个轴承座装在机架上。支承板通过回转操纵手把及定位板，可以从水平左右偏转用22.5°、67.5°及90°，以完成装矿、排矿、倒棒和充注防锈石灰水等动作。



     筒体右端有给矿口塞，左端有排矿口盖。工作时用一专门扳手，按顺时针方向拧紧压紧螺栓，使排矿口盖上的密封橡胶垫与筒体端面密合而起密封作用；排矿时，只需逆时针方向拧动压紧螺栓三、四转使盖子向外退出6～10毫米，不用将盖子取下即可排矿。在排矿口端安设了集浆罩。在设计工作转速内完全消除了转动清洗时矿浆飞溅的现象。



     电机及中间轴装在支承板下面，以便与上部的重量配置均衡。传动的两级皮带每级均可调节皮带松紧，以保证合适的磨矿工作转速。皮带的调整是由支承板上的T型槽滑道和中间轴板座板上的长孔分别进行。



    为适应多种接矿容器的使用，折叠式接矿滑架可以上下升降使用。机器的电器均已安装好，接上电源和地线，即可使用运转。
